دستگاه HLP حساس به مغناطیسی ردیاب سیگار معیوب فیلتر از دست رفته انتهای شل

دستگاه HLP حساس به مغناطیسی ردیاب سیگار معیوب فیلتر از دست رفته انتهای شل

مشخصات:

معرفی:

یک دستگاه تست سیگار برای ماشین‌های بسته‌بندی سیگار که در نقطه‌ای از فرآیند تولید درست قبل از قرار دادن سیگارها در بسته‌های سیگار قرار دارد، برای آزمایش همزمان انتهای سیگارهای دور ریخته شده در یک گروه.

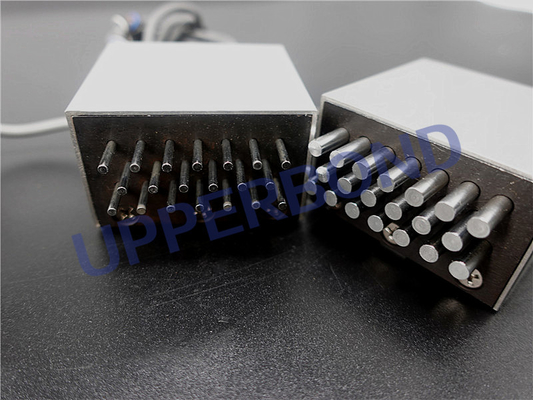

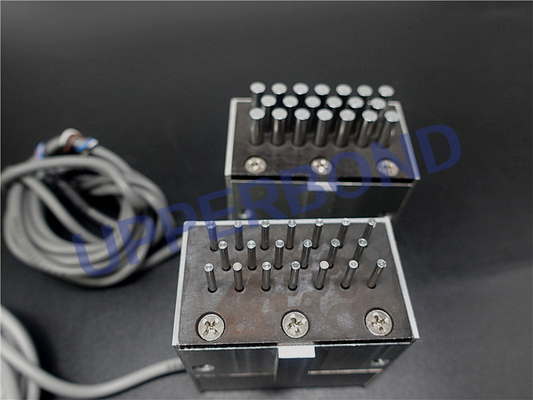

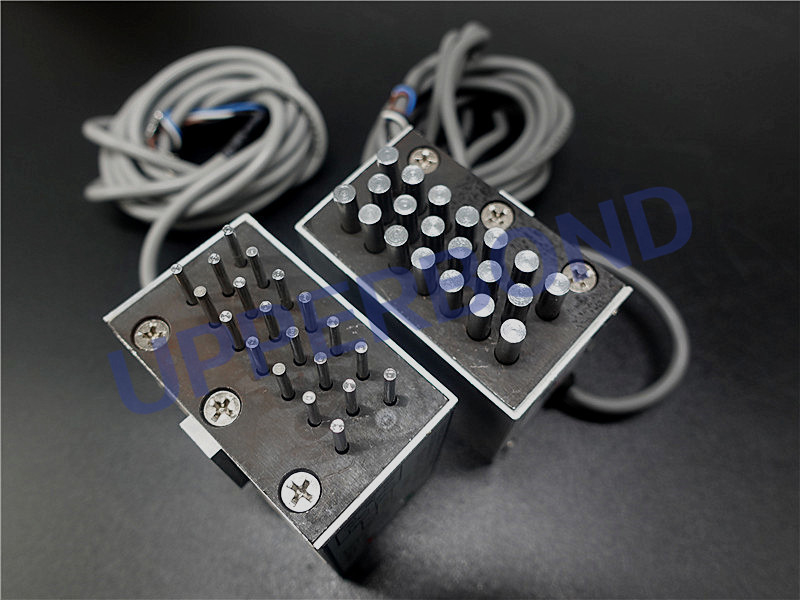

ردیاب سیگار معیوب فیلتر ناپدید شده حساس مغناطیسی یک سیستم تشخیص مکان سیگار است که دارای 20 مبدل مغناطیسی جابجایی داخلی است که برای تشخیص میله فیلتر انتهای شل و گم شده استفاده می شود، در صورتی که سیگار فیلتر شل یا گم شده باشد، سنسور سیگنال خروجی را برای رد سیگار در بسته صادر می کند.

این سیستم شامل یک کاوشگر به شکل یک بسته فیبر نوری تقسیم شده است که در مجاورت یک نوار نقاله یا سایر وسایل حمل و نقل سیگار قرار دارد که در امتداد نوار نقاله حرکت می کنند و محورهای آنها تقریباً در جهت حرکت نوار نقاله عادی است.الیاف بسته به طور تصادفی تقسیم می شوند و یک شاخه به یک منبع نور و دیگری به یک آشکارساز گسترش می یابد.در این روش، نور از کاوشگر به سمت انتهای تنباکوی سیگارهای مسافر هدایت می شود.نور منعکس شده از طریق شاخه دیگر به آشکارساز منتقل می شود که با یک مدار پل برای اندازه گیری میزان شدت نور بازتاب شده همراه است.

هنگامی که یک انتهای سیگار شل تشخیص داده می شود، یک مدار حافظه یا چرخ فعال می شود تا سیگاری که انتهای آن شل تشخیص داده شده است در نهایت توسط مکانیزم بیرون رد شود.
